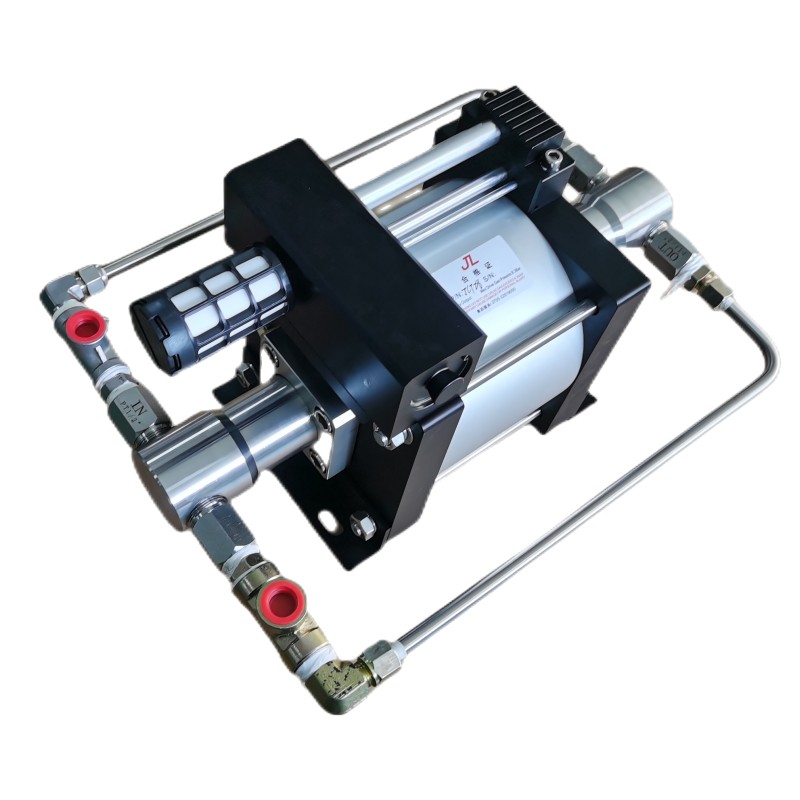

通用型氣液增壓泵(雙頭)
JLT系列通用型雙頭氣液增壓泵，同JL系列一樣，驅動缸筒直徑為160mm。
JLT系列通用型雙頭氣液增壓泵是雙頭型液體增壓泵，在JL系列的基礎上增加了一高壓腔，使之在往復行程中都進行液體增壓，輸出流量更大，穩定性更高。主要應用于對流量有要求的情況或者是對增壓泵輸出時產生的壓力脈沖有要求的場合。JLT系列的流量約是JL系列流量的1.6-1.8倍。產品質保期為一年。
JLT系列通用型雙頭氣液增壓泵，產品結構采用不銹鋼和鋁合金內加進口密封圈制造，質量穩定、可靠性強、壽命高。
嘉力：技術參數 Pa=驅動氣壓 （單位：bar） 基于驅動氣壓7bar時，單泵耗氣量為1.0M3/min |
型號 | 增壓比 | 液體出口壓力 計算公式 | 每沖程排量 （ML） | 單位時間 平均動作頻率 | 接口螺紋 |
驅動氣口 | 進液口 | 出液口 |
JLT04 | 4:1 | 4Pa | 803.8 | 35次/min | G1/2" | PT1/2" | G1/2" |
JLT07 | 7:1 | 7Pa | 374.4 | 35次/min | G1/2" | PT1/2" | G1/2" |
JLT10 | 10:1 | 10Pa | 279.6 | 35次/min | G1/2" | PT1/2" | G1/2" |
JLT16 | 16:1 | 16Pa | 201 | 35次/min | G1/2" | PT1/2" | G1/2" |
JLT20 | 20:1 | 20Pa | 153.8 | 35次/min | G1/2" | PT1/2" | G1/2" |
JLT28 | 28:1 | 28Pa | 113 | 35次/min | G1/2" | PT1/2" | G1/2" |
JLT40 | 40:1 | 40Pa | 78.4 | 35次/min | G1/2" | PT3/8" | PT3/8" |
JLT64 | 64:1 | 64Pa | 50.2 | 35次/min | G1/2" | PT3/8" | PT3/8" |
JLT80 | 80:1 | 80Pa | 40.6 | 35次/min | G1/2" | PT3/8" | PT3/8" |
JLT100 | 100:1 | 100Pa | 32 | 35次/min | G1/2" | PT3/8" | PT3/8" |
JLT130 | 130:1 | 130Pa | 24.6 | 35次/min | G1/2" | PT3/8" | PT3/8" |
JLT170 | 170:1 | 170Pa | 18 | 35次/min | G1/2" | PT1/4" | UNF9/16" |
JLT240 | 240:1 | 240Pa | 9.4 | 35次/min | G1/2" | PT1/4" | UNF9/16" |
JLT300 | 300:1 | 300Pa | 7.6 | 35次/min | G1/2" | PT1/4" | UNF9/16" |
JLT400 | 400:1 | 400Pa | 6 | 35次/min | G1/2" | PT1/4" | UNF9/16" |
附：驅動空氣壓力范圍2-8公斤。
壓力太低，影響驅動頭正常動作頻率；壓力太高，影響驅動頭使用壽命！
