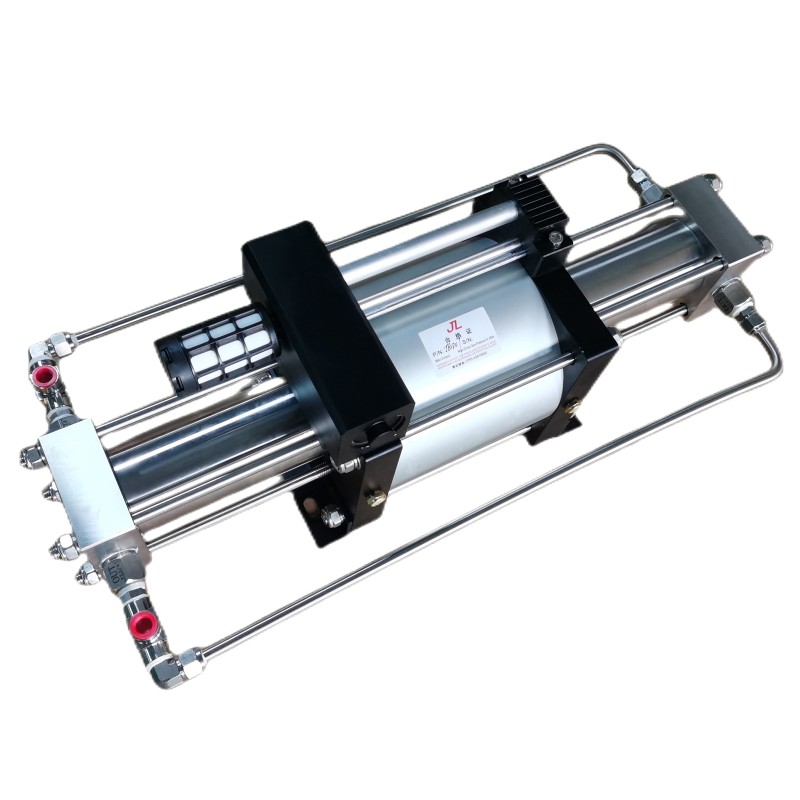

雙頭-單作用-氣體增壓泵
JGD系列為氣體增壓泵，屬于雙頭型單作用增壓泵。它是在JG系列的基礎上增加了一同樣大小的高壓腔，輸出流量更大，穩定性更高，結構也更可靠
JGD系列相較于JG系列氣體增壓泵，前者雙頭單作用，后者單頭單作用。同樣在具備被增壓介質初始?xì)鈮狠^高的條件下，區別在于JGD系列不光輸出壓力高，輸出流量也更大。同JG系列一樣，JGD系列氣體增壓泵采用普通壓縮空氣驅動，安全方便，不會產生熱、火星等危險；密封性能好，無油潤滑，導向連接套裝置用于將氣體壓縮缸與空氣驅動缸分離，保證被壓縮介質不被污染及穩定壓力的輸出能力。
產品結構穩定，材料性能顯著、持久、安全性好。質保期為一年。

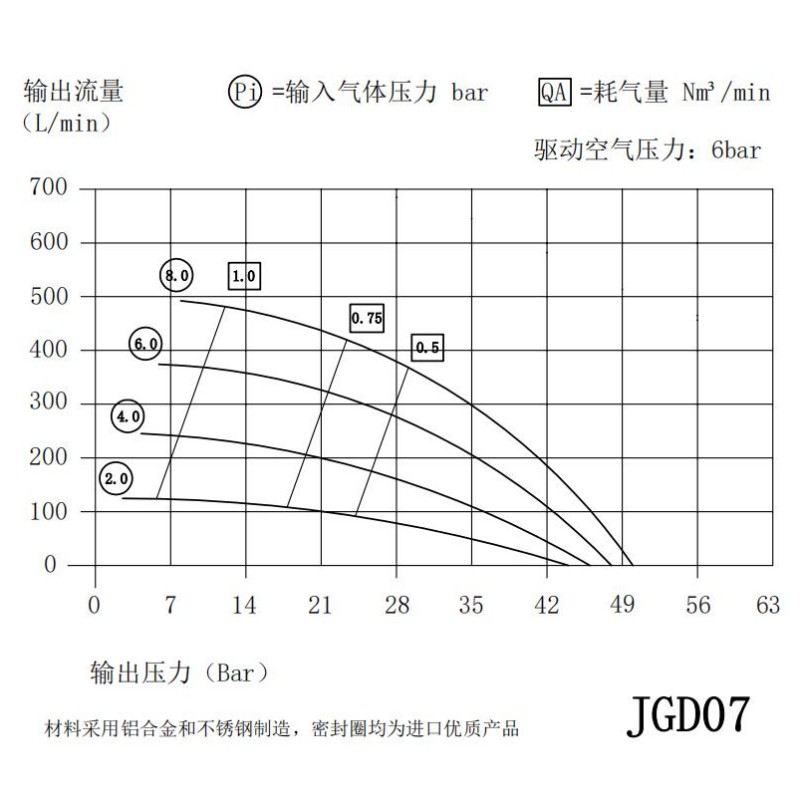

嘉力：技術參數 Pa=驅動氣壓 Pi=輸入壓力 Po=輸出壓力 （單位：bar） |

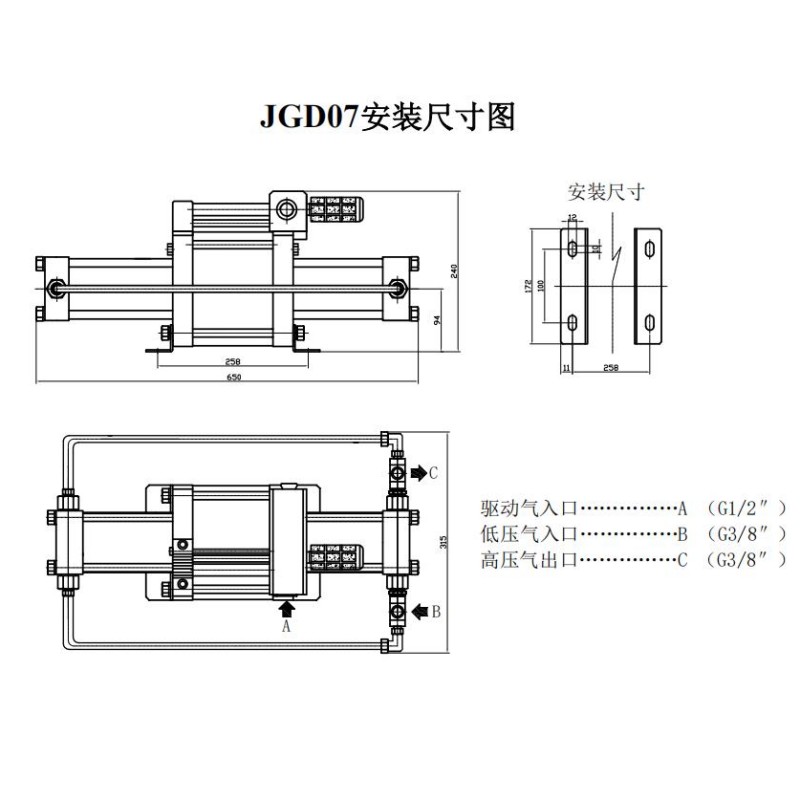

型號 | 增壓比 | 空氣最小入 口壓力Pi | 空氣出口壓力 計算公式Po | 驅動空氣 入口尺寸 | 低壓空氣 入口尺寸 | 高壓空氣 出口尺寸 | 最大流量L/min |
JGD07 | 7:1 | 4.4 | 7Pa+Pi | G1/2" | G3/8" | G3/8" | 493 |
JGD10 | 10:1 | 5 | 10Pa+Pi | G1/2" | G3/8" | G3/8" | 441 |
JGD15 | 15:1 | 6 | 15Pa+Pi | G1/2" | G3/8" | G3/8" | 295 |
JGD25 | 25:1 | 8.5 | 25Pa+Pi | G1/2" | PT1/4" | PT1/4" | 164 |
JGD40 | 40:1 | 15 | 40Pa+Pi | G1/2" | PT1/4" | PT1/4" | 130 |
JGD60 | 60:1 | 20 | 60Pa+Pi | G1/2" | PT1/4" | PT1/4" | 101 |
JGD100 | 100:1 | 35 | 100Pa+Pi | G1/2" | PT1/4" | PT1/4" | 81 |
附：驅動空氣壓力范圍建議2-8公斤。
壓力太低，影響驅動頭正常動作頻率；壓力太高，影響驅動頭使用壽命！
